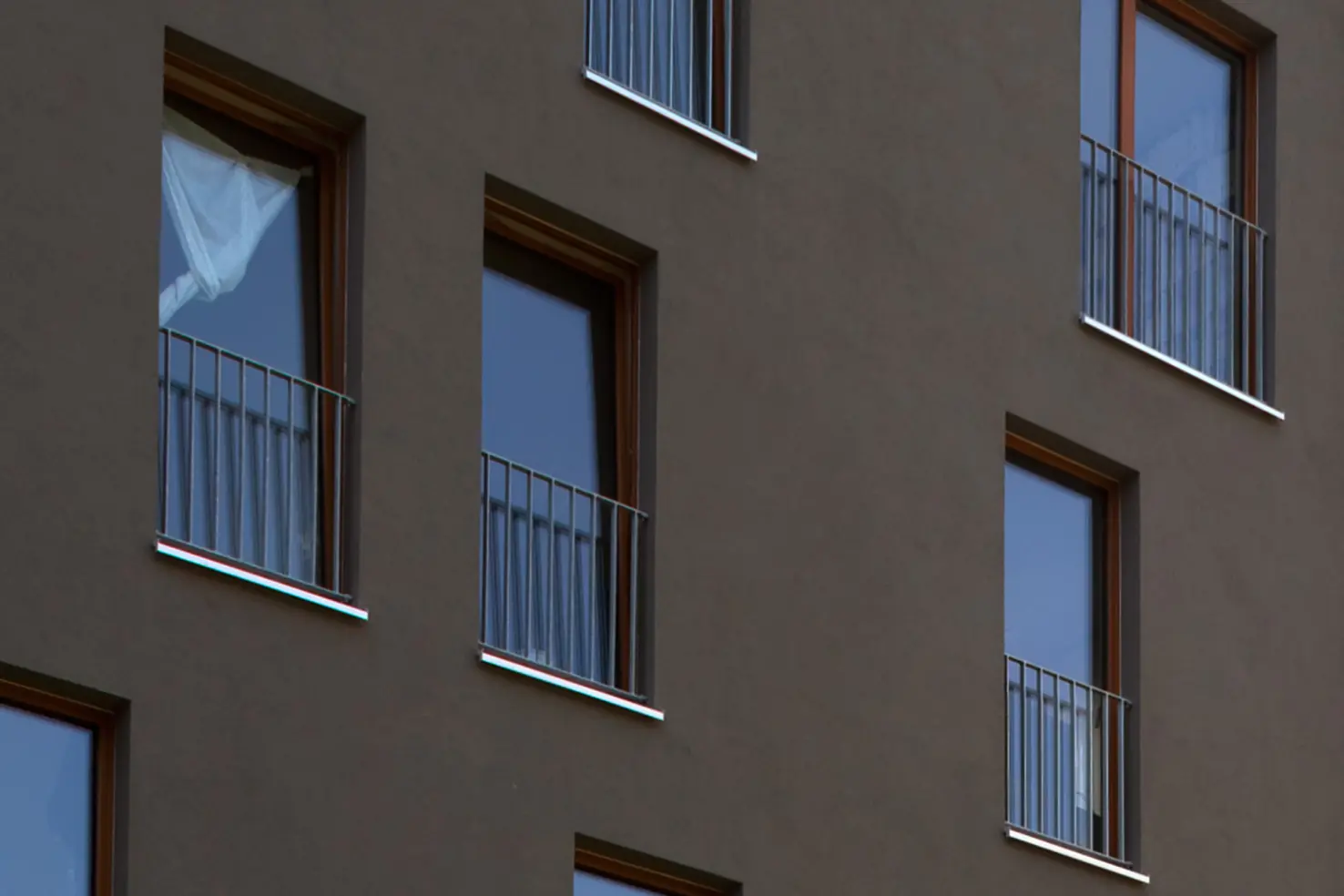

Sto-Fassadenlösungen für Gebäudeklasse 4–5
Als Experten für Fassadenlösungen verstehen wir die besonderen Anforderungen, die an Gebäude der Gebäudeklassen 4 und 5 gestellt werden. Die Gebäudeklassen 4 und 5 erfordern nicht nur höchste Standards in Bezug auf Brandschutz, sondern auch innovative Ansätze zur Energieeffizienz und ästhetischen Gestaltung. Wir stellen Ihnen die Sto-Fassadensysteme vor, die diese Anforderungen erfüllen.
Sto-Fassadenlösungen für Gebäudeklasse 4
Brandschutztechnische Anforderungen
Anforderungen an Bauteile und Außenwandbekleidungen (WDVS) in Holztafelbauweise für Gebäude der Gebäudeklasse 4 und einer Gebäudehöhe ab 7 bis 13 Meter (Höhe Oberkante Fußboden).
Tragende, Raum abschließende Bauteile aus brennbaren Baustoffen sind in der Holzrahmen- und Holztafelbauweise bei der Gebäudeklasse 4 zulässig, sofern die Bauteile allseitig mit einer Brandschutzbekleidung versehen werden und über die Feuerwiderstandsfähigkeit von mind. 60 Minuten aufweisen. Folgende Anforderungen und Anwendungsbeispiele aus der MHolzBauRL (Oktober 2020) gibt es dabei zu beachten:
- Anforderung an tragende Bauteile: hochfeuerhemmend
- Zweilagige Brandschutzbekleidungen aus 2 x 18 mm dicken Gipsplatten GKF nach DIN 18180 oder Gipsfaserplatten mit Rohdichte mit min. 1000 kg/m³
- Anforderungen an die Außenwandbekleidung (WDVS): schwerentflammbar

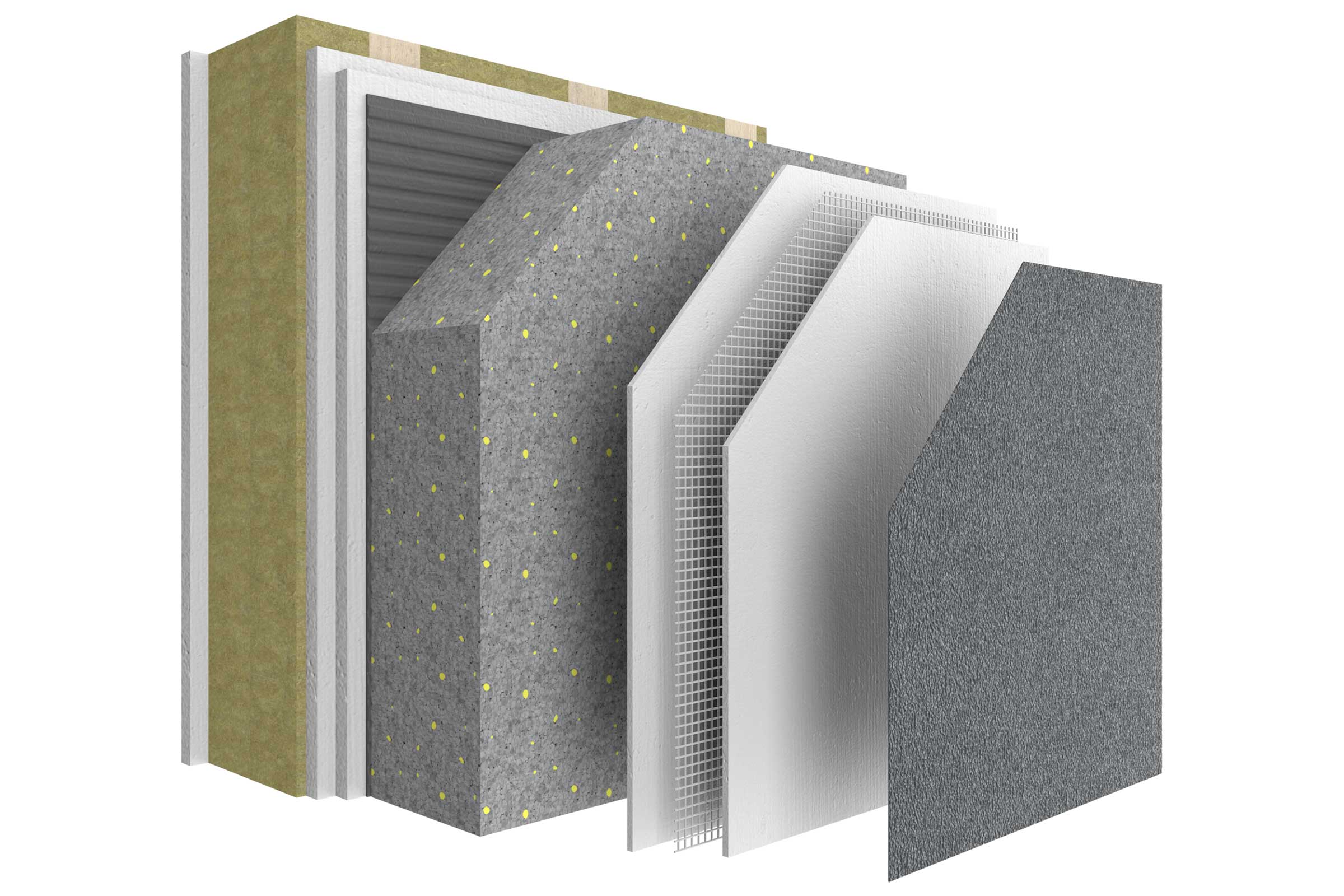

WDVS mit EPS
Untergrund
1 — Holzrahmen
2 — Beplankung: Brandschutzbekleidung z.B. 2 x 18 mm Gipsfaserplatten
Dämmebene
3 — Verklebung: StoColl Mineral HP
4 — Dämmung: Sto-Dämmplatte Top 32 mit konstruktiver Brandschutzmaßnahme
Armierungsebene
5 — Unterputz: StoLevell Uni
6 — Bewehrung/Armierung: Sto-Glasfasergewebe
Materialebene
7 — Schlussbeschichtung: Stolit®, StoSilco® oder StoMiral®, StoCleyer B
Systemvariante StoTherm Vario: Mit diesem besonders wirtschaftlichen Kombisystem profitieren Sie von einem leichten organischen Dämmstoff, wenn Sie mineralische Systemkomponenten bevorzugen.
Hinweis: Alternative Produkte sind in der Zulassung definiert.

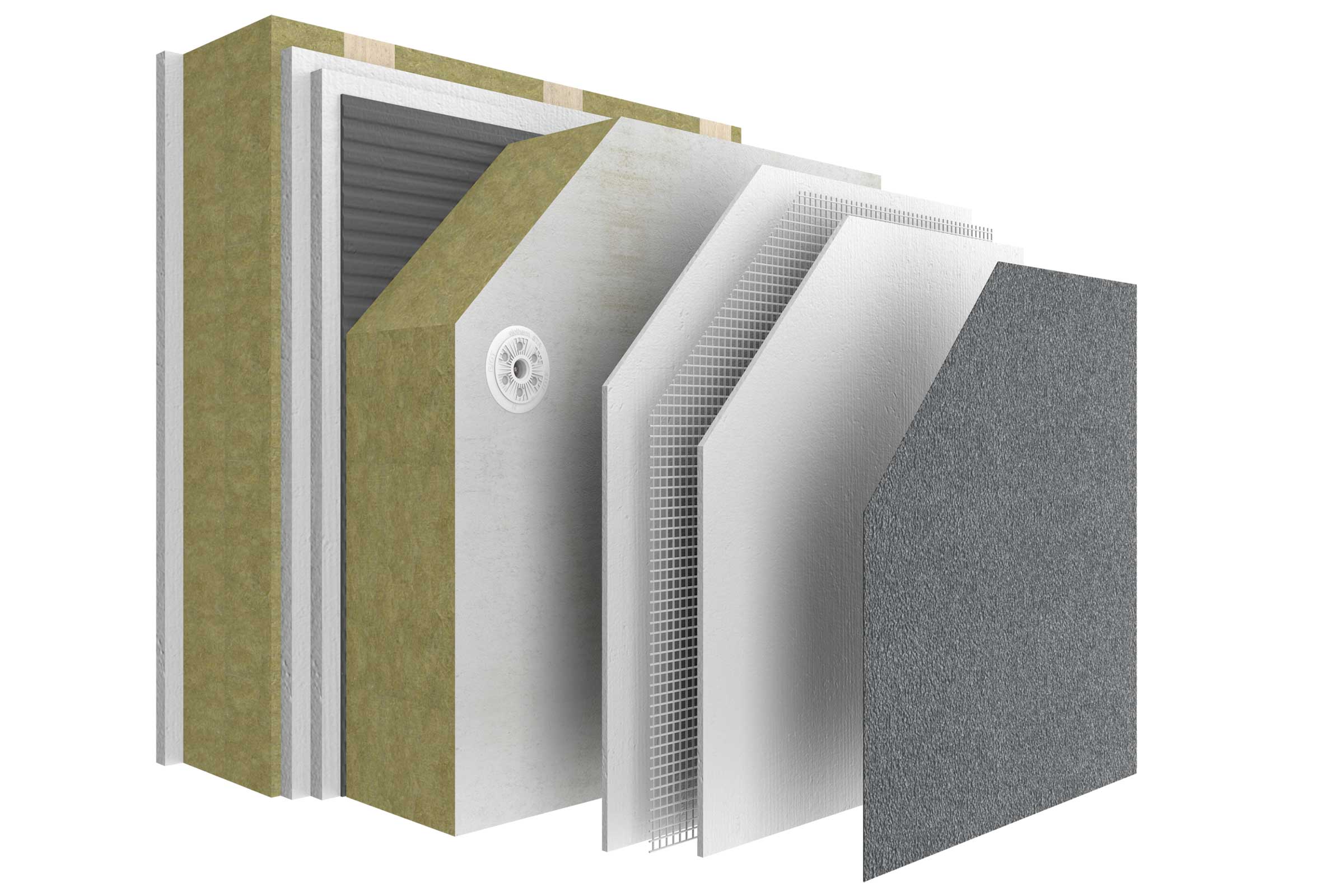

WDVS mit Steinwolle
Untergrund
1 — Holzrahmen
2 — Beplankung: Brandschutzbekleidung z. B. 2 x 18 mm Gipsfaserplatten
Dämmebene
3 — Verklebung: StoColl Mineral HP
4 — Dämmung: Sto-Steinwolleplatte
5 — Befestitung: Sto-Schraubdübel H60 E
Armierungsebene
6 — Unterputz: Sto-Armierungsputz, StoLevell Uni
7 — Bewehrung/Armierung: Sto-Glasfasergewebe
Materialebene
8 — Schlussbeschichtung: Stolit®, StoSilco® oder StoMiral®
Systemvarianten: StoTherm Mineral mit Steinwolle mineralisch/organisch und StoTherm Classic® S1.
Hinweis: Alternative Produkte sind in der Zulassung definiert.
Brandschutztechnische Anforderungen
Anforderungen an Bauteile und Außenwandbekleidungen (WDVS) in Massivholzbauweise für Gebäude der Gebäudeklasse 4 und einer Gebäudehöhe ab 7 bis 13 Meter (Höhe Oberkante Fußboden).
Tragende, Raum abschließende Bauteile sind mit feuerwiederstandfähigen Bauteilen in Massivholzbauweise bei Gebäudeklasse 4 zulässig, sofern diese mit einer Brandschutzbekleidung versehen werden und über die Feuerwiderstandsfähigkeit von mind. 30 Minuten aufweisen. Folgende Anforderungen und Anwendungsbeispiele aus der MHolzBauRL (Oktober 2020) gilt es dabei zu beachten:
- Anforderung an tragende Bauteile: hochfeuerhemmend
- Fläche der Nutzungseinheiten maximal 200 m²
- Einlagige Brandschutzbekleidungen aus 1 x 18 mm dicken Gipsplatten GKF nach DIN 18180 oder Gipsfaserplatten mit Rohdichte von min. 1000 kg/m³
- Anforderungen an die Außenwandbekleidung (WDVS): schwerentflammbar

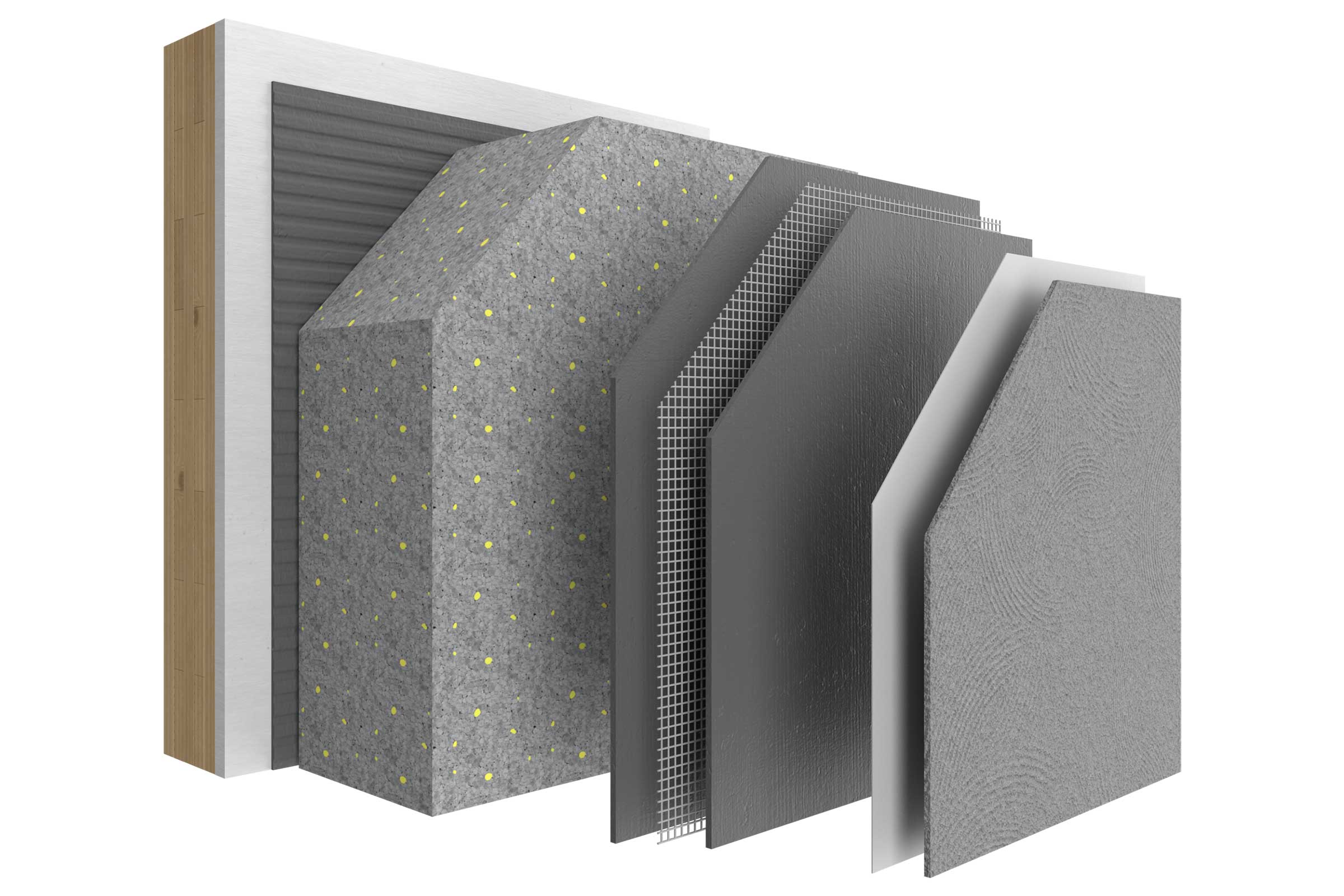

WDVS mit EPS
Untergrund
1 — Massivholzbauweise
2 — Beplankung: Brandschutzbekleidung z.B. 1 x 18 mm Gipsfaserplatten
Dämmebene
3 — Verklebung: StoColl Mineral HP
4 — Dämmung: Sto-Dämmplatte Top 32 mit konstruktiven Brandschutzmaßnahmen (z. B. Sockelbrandmaßnahmen und Brandriegel mit nichtbrennbaren Steinwolle-Dämmplatten)
Armierungsebene
5 — Unterputz: Sto-Armierungsputz, StoLevell Uni
6 — Bewehrung/Armierung: Sto-Glasfasergewebe
Materialebene
7 — Schlussbeschichtung: Stolit®, StoSilco® oder StoMiral®
WDVS mit Steinwolle
Untergrund
1 — Massivholzbauweise
2 — Beplankung: Brandschutzbekleidung z.B. 1 x 18 mm Gipsfaserplatten
Dämmebene
3 — Verklebung: StoColl Mineral HP
4 — Dämmung: Sto-Steinwolleplatte
5 — Befestigung: Sto-Schraubdübel H60 E
Armierungsebene
6 — Unterputz: StoLevell Uni
7 — Bewehrung/Armierung: Sto-Glasfasergewebe
Materialebene
8 — Schlussbeschichtung: Stolit®, StoSilco® oder StoMiral®
Systemvarianten: StoTherm Mineral mit Steinwolle mineralisch/organisch und StoTherm Classic® S1.
Hinweis: Alternative Produkte sind in der Zulassung definiert. Dieses System ist mit dem "Blauen Engel" zertifiziert.
Gebäudeabschlusswände der Gebäudeklasse 4 dürfen ebenfalls in Holztafelbauweise oder Massivholzbauweise hergestellt werden. In der MBO § 30 ist definiert, dass Gebäudeabschlusswände für Gebäudeklasse 4 zusätzlich unter mechanischer Beanspruchung hochfeuerhemmend (gekapselt), mit einer brandschutztechnisch wirksamen Bekleidung ausgebildet sein müssen. Die Außenwandbekleidung (bzw. das WDVS) muss dabei in den meisten Bundesländern nichtbrennbar ausgeführt werden. Auch bei Fluchtwegen sowie Laubegängen muss die Außenwandbekleidung/WDVS nichtbrennbar hergestellt werden.

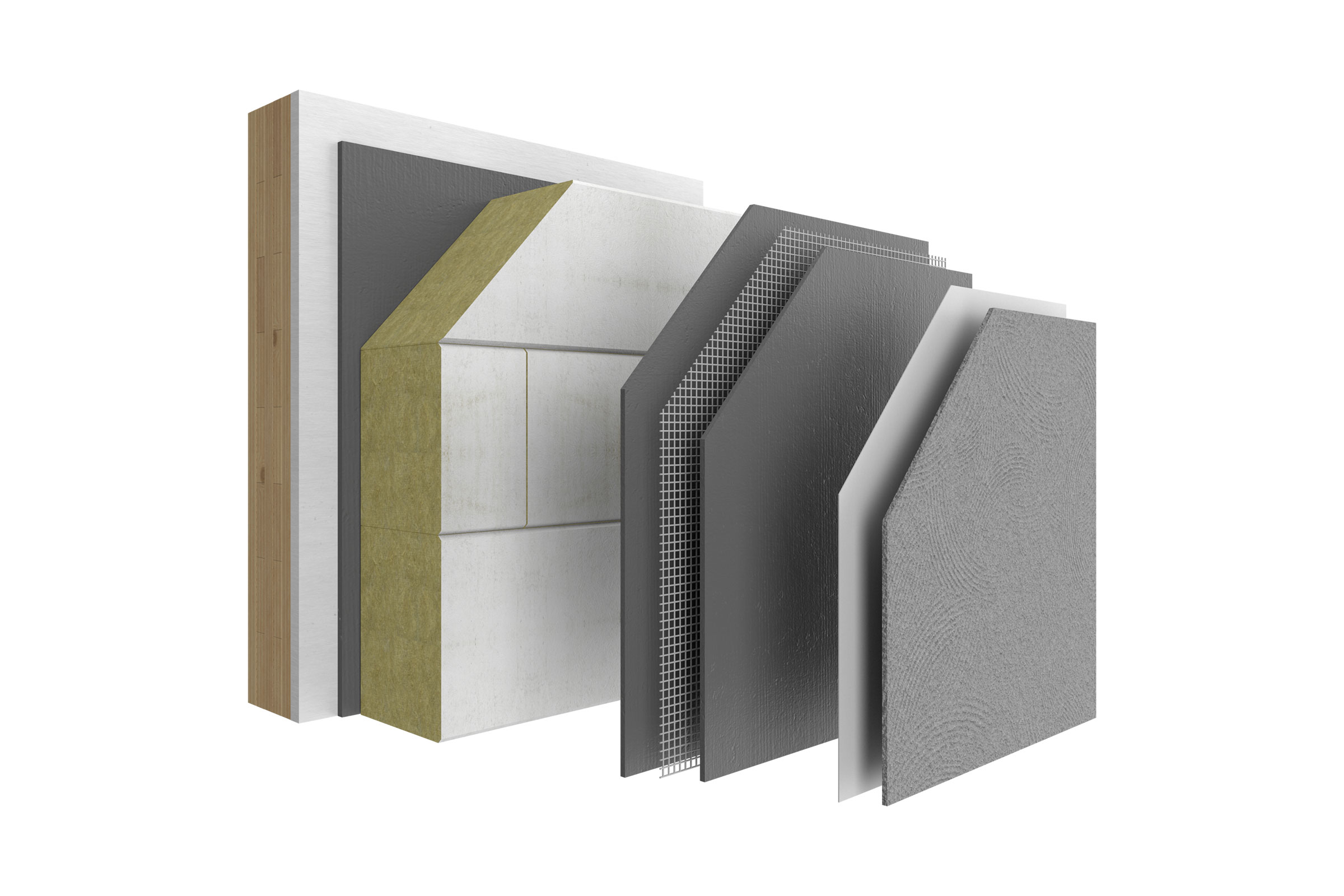

WDVS mit Steinwollelamelle
Untergrund
1 — Massivholzbauweise
2 — Beplankung: Brandschutzbekleidung z. B. 1 x 18 mm Gipsfaserplatten
Dämmebene
3 — Verklebung: StoColl Mineral HP
4 — Dämmung: Sto-Speedlamelle
Armierungsebene
5 — Unterputz: Sto-Armierungsputz, StoLevell Uni
6 — Bewehrung/Armierung: Sto-Glasfasergewebe
Materialebene
7 — Schlussbeschichtung: StoMiral®
Hinweis: Alternative Produkte sind in der Zulassung definiert.
- Holztafelbauweise – Gebäudeklasse 4
- Massivholzbauweise – Gebäudeklasse 4
- Nichtbrennbares WDVS für höhere Anforderungen
Brandschutztechnische Anforderungen
Anforderungen an Bauteile und Außenwandbekleidungen (WDVS) in Holztafelbauweise für Gebäude der Gebäudeklasse 4 und einer Gebäudehöhe ab 7 bis 13 Meter (Höhe Oberkante Fußboden).
Tragende, Raum abschließende Bauteile aus brennbaren Baustoffen sind in der Holzrahmen- und Holztafelbauweise bei der Gebäudeklasse 4 zulässig, sofern die Bauteile allseitig mit einer Brandschutzbekleidung versehen werden und über die Feuerwiderstandsfähigkeit von mind. 60 Minuten aufweisen. Folgende Anforderungen und Anwendungsbeispiele aus der MHolzBauRL (Oktober 2020) gibt es dabei zu beachten:
- Anforderung an tragende Bauteile: hochfeuerhemmend
- Zweilagige Brandschutzbekleidungen aus 2 x 18 mm dicken Gipsplatten GKF nach DIN 18180 oder Gipsfaserplatten mit Rohdichte mit min. 1000 kg/m³
- Anforderungen an die Außenwandbekleidung (WDVS): schwerentflammbar
WDVS mit EPS
Untergrund
1 — Holzrahmen
2 — Beplankung: Brandschutzbekleidung z.B. 2 x 18 mm Gipsfaserplatten
Dämmebene
3 — Verklebung: StoColl Mineral HP
4 — Dämmung: Sto-Dämmplatte Top 32 mit konstruktiver Brandschutzmaßnahme
Armierungsebene
5 — Unterputz: StoLevell Uni
6 — Bewehrung/Armierung: Sto-Glasfasergewebe
Materialebene
7 — Schlussbeschichtung: Stolit®, StoSilco® oder StoMiral®, StoCleyer B
Systemvariante StoTherm Vario: Mit diesem besonders wirtschaftlichen Kombisystem profitieren Sie von einem leichten organischen Dämmstoff, wenn Sie mineralische Systemkomponenten bevorzugen.
Hinweis: Alternative Produkte sind in der Zulassung definiert.
WDVS mit Steinwolle
Untergrund
1 — Holzrahmen
2 — Beplankung: Brandschutzbekleidung z. B. 2 x 18 mm Gipsfaserplatten
Dämmebene
3 — Verklebung: StoColl Mineral HP
4 — Dämmung: Sto-Steinwolleplatte
5 — Befestitung: Sto-Schraubdübel H60 E
Armierungsebene
6 — Unterputz: Sto-Armierungsputz, StoLevell Uni
7 — Bewehrung/Armierung: Sto-Glasfasergewebe
Materialebene
8 — Schlussbeschichtung: Stolit®, StoSilco® oder StoMiral®
Systemvarianten: StoTherm Mineral mit Steinwolle mineralisch/organisch und StoTherm Classic® S1.
Hinweis: Alternative Produkte sind in der Zulassung definiert.
Brandschutztechnische Anforderungen
Anforderungen an Bauteile und Außenwandbekleidungen (WDVS) in Massivholzbauweise für Gebäude der Gebäudeklasse 4 und einer Gebäudehöhe ab 7 bis 13 Meter (Höhe Oberkante Fußboden).
Tragende, Raum abschließende Bauteile sind mit feuerwiederstandfähigen Bauteilen in Massivholzbauweise bei Gebäudeklasse 4 zulässig, sofern diese mit einer Brandschutzbekleidung versehen werden und über die Feuerwiderstandsfähigkeit von mind. 30 Minuten aufweisen. Folgende Anforderungen und Anwendungsbeispiele aus der MHolzBauRL (Oktober 2020) gilt es dabei zu beachten:
- Anforderung an tragende Bauteile: hochfeuerhemmend
- Fläche der Nutzungseinheiten maximal 200 m²
- Einlagige Brandschutzbekleidungen aus 1 x 18 mm dicken Gipsplatten GKF nach DIN 18180 oder Gipsfaserplatten mit Rohdichte von min. 1000 kg/m³
- Anforderungen an die Außenwandbekleidung (WDVS): schwerentflammbar
WDVS mit EPS
Untergrund
1 — Massivholzbauweise
2 — Beplankung: Brandschutzbekleidung z.B. 1 x 18 mm Gipsfaserplatten
Dämmebene
3 — Verklebung: StoColl Mineral HP
4 — Dämmung: Sto-Dämmplatte Top 32 mit konstruktiven Brandschutzmaßnahmen (z. B. Sockelbrandmaßnahmen und Brandriegel mit nichtbrennbaren Steinwolle-Dämmplatten)
Armierungsebene
5 — Unterputz: Sto-Armierungsputz, StoLevell Uni
6 — Bewehrung/Armierung: Sto-Glasfasergewebe
Materialebene
7 — Schlussbeschichtung: Stolit®, StoSilco® oder StoMiral®
WDVS mit Steinwolle
Untergrund
1 — Massivholzbauweise
2 — Beplankung: Brandschutzbekleidung z.B. 1 x 18 mm Gipsfaserplatten
Dämmebene
3 — Verklebung: StoColl Mineral HP
4 — Dämmung: Sto-Steinwolleplatte
5 — Befestigung: Sto-Schraubdübel H60 E
Armierungsebene
6 — Unterputz: StoLevell Uni
7 — Bewehrung/Armierung: Sto-Glasfasergewebe
Materialebene
8 — Schlussbeschichtung: Stolit®, StoSilco® oder StoMiral®
Systemvarianten: StoTherm Mineral mit Steinwolle mineralisch/organisch und StoTherm Classic® S1.
Hinweis: Alternative Produkte sind in der Zulassung definiert. Dieses System ist mit dem "Blauen Engel" zertifiziert.
Gebäudeabschlusswände der Gebäudeklasse 4 dürfen ebenfalls in Holztafelbauweise oder Massivholzbauweise hergestellt werden. In der MBO § 30 ist definiert, dass Gebäudeabschlusswände für Gebäudeklasse 4 zusätzlich unter mechanischer Beanspruchung hochfeuerhemmend (gekapselt), mit einer brandschutztechnisch wirksamen Bekleidung ausgebildet sein müssen. Die Außenwandbekleidung (bzw. das WDVS) muss dabei in den meisten Bundesländern nichtbrennbar ausgeführt werden. Auch bei Fluchtwegen sowie Laubegängen muss die Außenwandbekleidung/WDVS nichtbrennbar hergestellt werden.
WDVS mit Steinwollelamelle
Untergrund
1 — Massivholzbauweise
2 — Beplankung: Brandschutzbekleidung z. B. 1 x 18 mm Gipsfaserplatten
Dämmebene
3 — Verklebung: StoColl Mineral HP
4 — Dämmung: Sto-Speedlamelle
Armierungsebene
5 — Unterputz: Sto-Armierungsputz, StoLevell Uni
6 — Bewehrung/Armierung: Sto-Glasfasergewebe
Materialebene
7 — Schlussbeschichtung: StoMiral®
Hinweis: Alternative Produkte sind in der Zulassung definiert.

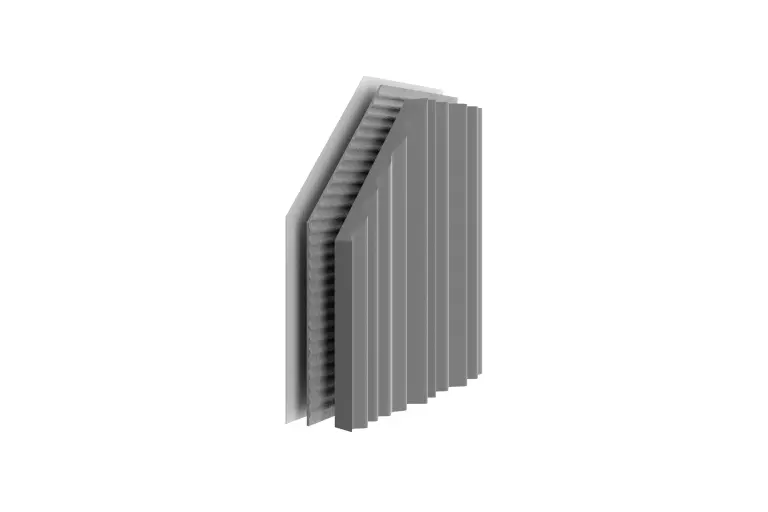

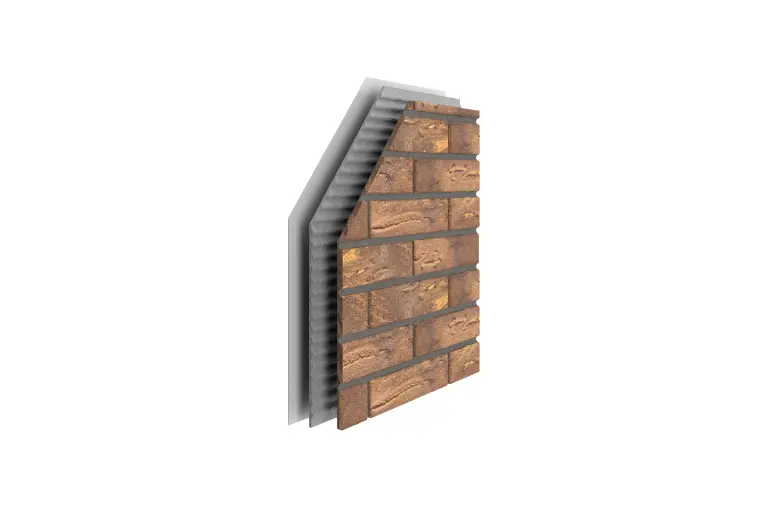

Sto-Fassadenlösungen für Gebäudeklasse 5
Zwei geprüfte Wärmedämm-Verbundsysteme von Sto mit Steinwolllamellen erfüllen die hohen Anforderungen für den mehrgeschossigen Holzbau – mit organischem oder mineralischem Putzsystem
Brandschutztechnische Anforderungen
Anforderungen an Bauteile und Außenwandbekleidungen (WDVS) in Massivholzbauweise z. B. in Brettsperrholz für Gebäude der Gebäudeklasse 5 und einer Gebäudehöhe ab 13 bis 22 Meter (Höhe Oberkante Fußboden).
Tragende, Raum abschließende Bauteile sind mit feuerwiderstandfähigen Bauteilen in Massivholzbauweise bei Gebäudeklasse 5 zulässig, sofern die Bauteile mit einer Brandschutzbekleidung versehen werden und die Feuerwiderstandsfähigkeit von mind. 30 Minuten aufweisen. Treppenräume, Fluchtwege und Gebäudeabschlusswände sind in Holzbauweise nicht mehr zulässig (MBO). Ebenso kann die Holztafelbauweise bei Gebäudeklasse 5 nicht angewendet werden. Folgende Anforderungen und Anwendungsbeispiele aus der MHolzBauRL (Oktober 2020) gilt es zu beachten:
- Anforderung an tragende Bauteile: feuerhemmend
- Holz-Hybrid-Bauweise
- Fläche der Nutzungseinheiten maximal 200 m² (oder größer, mit Trennwänden)
- Einlagige Brandschutzbekleidungen aus mind. 1 x 18 mm dicken Gipsplatten GKF nach DIN 18180 oder Gipsfaserplatten mit Rohdichte von min. 1000 kg/m³
- Anforderungen an die Außenwandbekleidung (WDVS): schwerentflammbar
WDVS mit EPS
Untergrund
1 — Massivholzbauweise
2 — Beplankung: Brandschutzbekleidung z.B. 1 x 18 mm Gipsfaserplatten
Dämmebene
3 — Verklebung: StoColl Mineral HP
4 — Dämmung: Sto-Dämmplatte Top 32 mit konstruktiver Brandschutzmaßnahme (z.B. Sockelbrandmaßnahmen und Brandriegel mit nichtbrennbaren Steinwolle-Dämmplatten)
Armierungsebene
5 — Unterputz: Sto-Armierungsputz, StoLevell Uni
6 — Bewehrung/Armierung: Sto-Glasfasergewebe
Materialebene
7 — Schlussbeschichtung: Stolit®, StoSilco® oder StoMiral®
Hinweis: Alternative Produkte sind in der Zulassung definiert.

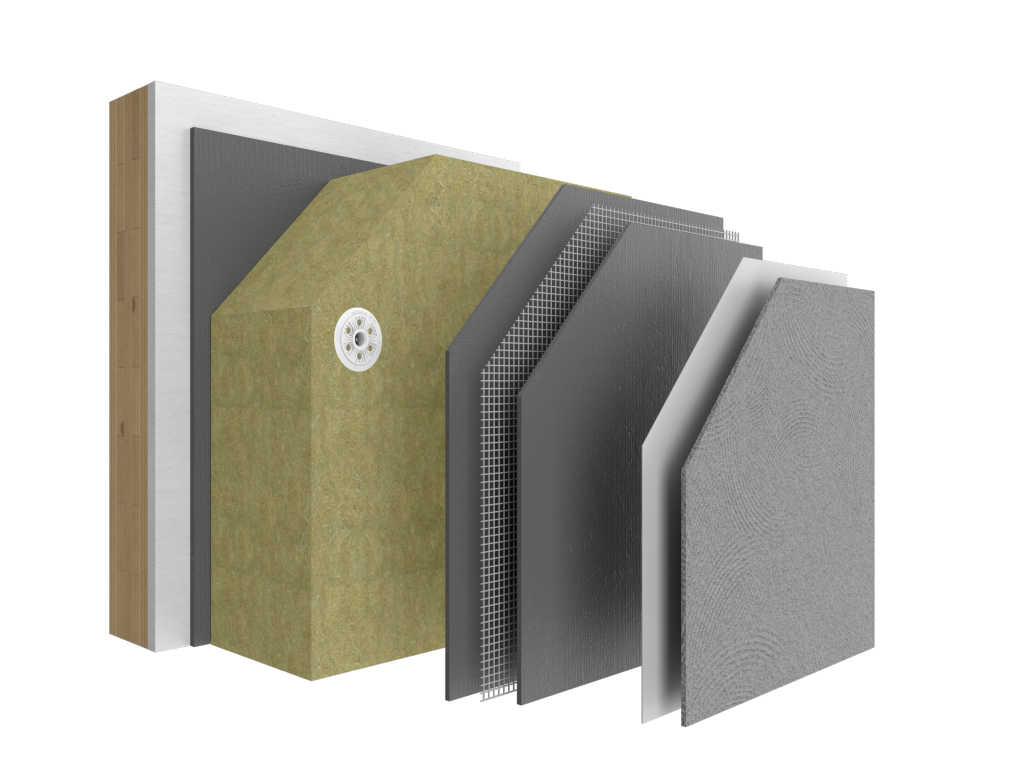

WDVS mit Steinwolle
Untergrund
1 — Massivholzbauweise
2 — Beplankung: Brandschutzbekleidung z.B. 1 x 18 mm Gipsfaserplatten
Dämmebene
3 — Verklebung: StoColl Mineral HP
4 — Dämmung: Sto-Steinwolleplatte
5 — Befestigung: Sto-Schraubdübel H60 E
Armierungsebene
6 — Unterputz: StoLevell Uni
7 — Bewehrung/Armierung: Sto-Glasfasergewebe
Materialebene
8 — Schlussbeschichtung: Stolit®, StoSilco® oder StoMiral®
Systemvarianten: StoTherm Mineral mit Steinwolle mineralisch/organisch und StoTherm Classic® S1.
Hinweis: Alternative Produkte sind in der Zulassung definiert.
Bei Fluchtwegen sowie Laubegängen und bei Brandwänden muss die Außenwandbekleidung/WDVS nichtbrennbar sein. Brandwände der Gebäudeklasse 5 müssen lt. MBO § 30 auch unter zusätzlicher mechanischer Beanspruchung feuerbeständig sein und komplett aus nichtbrennbaren Baustoffen bestehen, somit ist eine Brandwand in Massivholzbauweise bei der Gebäudeklasse 5 nicht zulässig.
Bei Laubengängen und Fluchtwegen kann das nichtbrennbare, zugelassene Komplett-WDV-System mit Dämmplatten aus Steinwolllamellen eingesetzt werden.

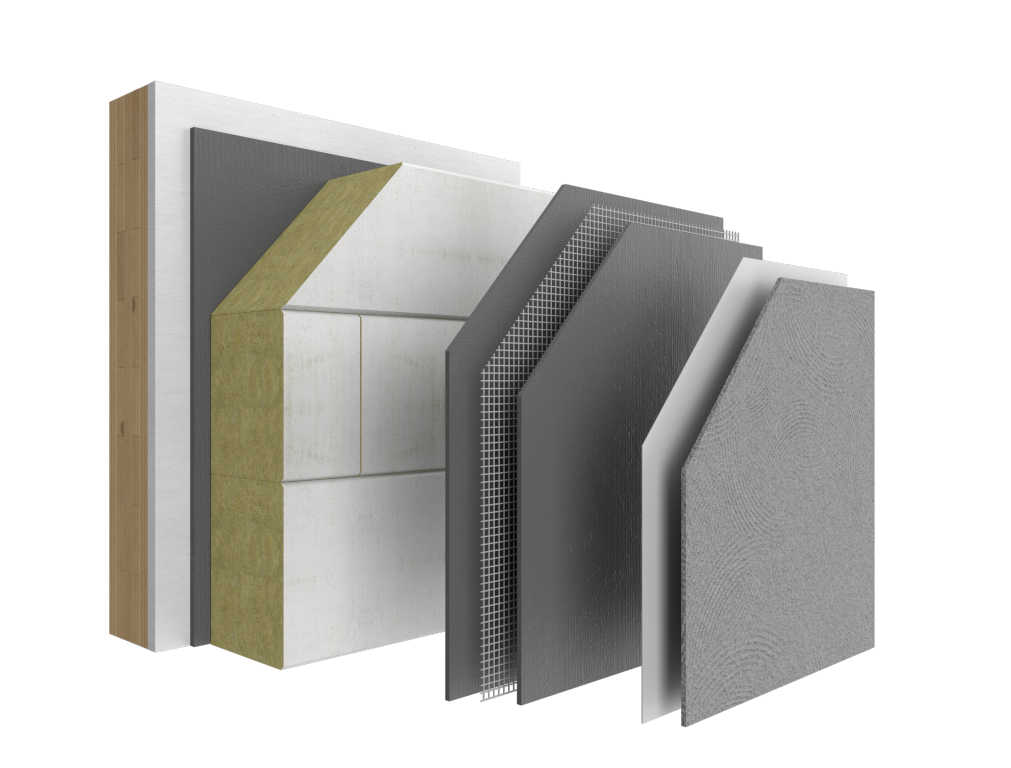

WDVS mit Steinwolllamelle
Untergrund
1 — Massivholzbauweise
2 — Beplankung: Brandschutzbekleidung z. B. 1 x 18 mm
Dämmebene
3 — Verklebung: StoColl Mineral HP
4 — Dämmung: Sto-Speedlamelle
Armierungsebene
5 — Unterputz: Sto-Armierungsputz, StoLevell Uni
6 — Bewehrung/Armierung: Sto-Glasfasergewebe
Materialebene
7 — Schlussbeschichtung: StoMiral®
Hinweis:
Alternative Produkte sind in der Zulassung definiert.
Brandschutztechnische Anforderungen
Anforderungen an Bauteile und Außenwandbekleidungen (WDVS) in Massivholzbauweise z. B. in Brettsperrholz für Gebäude der Gebäudeklasse 5 und einer Gebäudehöhe ab 13 bis 22 Meter (Höhe Oberkante Fußboden).
Tragende, Raum abschließende Bauteile sind mit feuerwiderstandfähigen Bauteilen in Massivholzbauweise bei Gebäudeklasse 5 zulässig, sofern die Bauteile mit einer Brandschutzbekleidung versehen werden und die Feuerwiderstandsfähigkeit von mind. 30 Minuten aufweisen. Treppenräume, Fluchtwege und Gebäudeabschlusswände sind in Holzbauweise nicht mehr zulässig (MBO). Ebenso kann die Holztafelbauweise bei Gebäudeklasse 5 nicht angewendet werden. Folgende Anforderungen und Anwendungsbeispiele aus der MHolzBauRL (Oktober 2020) gilt es zu beachten:
- Anforderung an tragende Bauteile: feuerhemmend
- Holz-Hybrid-Bauweise
- Fläche der Nutzungseinheiten maximal 200 m² (oder größer, mit Trennwänden)
- Einlagige Brandschutzbekleidungen aus mind. 1 x 18 mm dicken Gipsplatten GKF nach DIN 18180 oder Gipsfaserplatten mit Rohdichte von min. 1000 kg/m³
- Anforderungen an die Außenwandbekleidung (WDVS): schwerentflammbar
WDVS mit EPS
Untergrund
1 — Massivholzbauweise
2 — Beplankung: Brandschutzbekleidung z.B. 1 x 18 mm Gipsfaserplatten
Dämmebene
3 — Verklebung: StoColl Mineral HP
4 — Dämmung: Sto-Dämmplatte Top 32 mit konstruktiver Brandschutzmaßnahme (z.B. Sockelbrandmaßnahmen und Brandriegel mit nichtbrennbaren Steinwolle-Dämmplatten)
Armierungsebene
5 — Unterputz: Sto-Armierungsputz, StoLevell Uni
6 — Bewehrung/Armierung: Sto-Glasfasergewebe
Materialebene
7 — Schlussbeschichtung: Stolit®, StoSilco® oder StoMiral®
Hinweis: Alternative Produkte sind in der Zulassung definiert.
WDVS mit Steinwolle
Untergrund
1 — Massivholzbauweise
2 — Beplankung: Brandschutzbekleidung z.B. 1 x 18 mm Gipsfaserplatten
Dämmebene
3 — Verklebung: StoColl Mineral HP
4 — Dämmung: Sto-Steinwolleplatte
5 — Befestigung: Sto-Schraubdübel H60 E
Armierungsebene
6 — Unterputz: StoLevell Uni
7 — Bewehrung/Armierung: Sto-Glasfasergewebe
Materialebene
8 — Schlussbeschichtung: Stolit®, StoSilco® oder StoMiral®
Systemvarianten: StoTherm Mineral mit Steinwolle mineralisch/organisch und StoTherm Classic® S1.
Hinweis: Alternative Produkte sind in der Zulassung definiert.
Bei Fluchtwegen sowie Laubegängen und bei Brandwänden muss die Außenwandbekleidung/WDVS nichtbrennbar sein. Brandwände der Gebäudeklasse 5 müssen lt. MBO § 30 auch unter zusätzlicher mechanischer Beanspruchung feuerbeständig sein und komplett aus nichtbrennbaren Baustoffen bestehen, somit ist eine Brandwand in Massivholzbauweise bei der Gebäudeklasse 5 nicht zulässig.
Bei Laubengängen und Fluchtwegen kann das nichtbrennbare, zugelassene Komplett-WDV-System mit Dämmplatten aus Steinwolllamellen eingesetzt werden.
WDVS mit Steinwolllamelle
Untergrund
1 — Massivholzbauweise
2 — Beplankung: Brandschutzbekleidung z. B. 1 x 18 mm
Dämmebene
3 — Verklebung: StoColl Mineral HP
4 — Dämmung: Sto-Speedlamelle
Armierungsebene
5 — Unterputz: Sto-Armierungsputz, StoLevell Uni
6 — Bewehrung/Armierung: Sto-Glasfasergewebe
Materialebene
7 — Schlussbeschichtung: StoMiral®
Hinweis:
Alternative Produkte sind in der Zulassung definiert.
